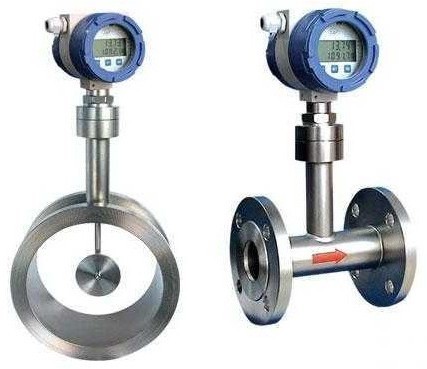

靶式流量计集流量、温度、压力检测功能于一体，采用先进的单片机技术和电容式压力传感器，产品无可动部件，抗振动、抗杂质、抗干扰能力强；具有操作简单，安装容易，免维护，故障自检，运行费用低等一系列特点。已广泛应用于半水煤气、焦炉煤气、重油、渣油计量、沥青、液体石蜡、甲苯、硫酸、天然气、甲烷氯化物、烟道气、氯气、污水、纯净水等以及其它特殊介质的计量，解决了多年来业内疑难流量计量。
工作原理
当介质在测量管中流动时，因其自身的动能与靶板产生压差，而产生对靶板的作用力，使靶板产生微量的位移，其作用力的大小与介质流速的平方成正比，靶板所受的作用力经靶杆传递，使传感器的弹性体产生微量变化，从而打破贴片电容组成的电桥平衡。产生与流量在靶板上作用力对应的电压信号：由流体流量特征的影响，流量与电桥产生的电压的平方成正比。
技术参数 测量范围：0-400t／h精度等级：0.5％FS 1.0％FS 2.0％FS 输出信号：4～20mA 二线制输出与流量成线性关系 供电电压：12～36VDC 公称压力：1.6 2.5 4.0 6.4MPa 环境温度：－30℃～60℃(特殊：-40℃～80℃） 介质温度：普通型≤100℃（无散热片） 高温型≤400℃（带散热片） 接液材质：测量室为碳钢或1Cr18i9Ti；其余为1Cr18Ni9Ti； 外壳材质：铸铝 法兰标准：DIN2501 特殊型由用户选择 防护等级：IP65 最大累积流量显示值50000单位，自动复位 阻尼时间：1～100秒任意可调 防爆形式、防爆标志、防爆合格证 |
