磁致伸缩液位传感器

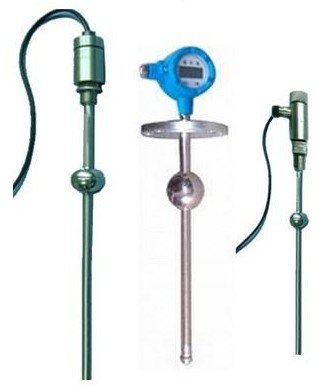

      磁致伸缩液位传感器的结构部分由不锈钢管(测杆)、磁致伸缩线(波导丝)、可移动浮子(内有永久磁铁)等部分组成。

　　传感器工作时，传感器的电路部分将在波导丝上激励出脉冲电流，该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在传感器测杆外配有一浮子，此浮子可以沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时，浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲，这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量发射脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置，即液面的位置。



技术特点

高分辨率

高精度、高稳定性、高可靠性

响应快

绝对位置输出

性能价格比高

非接触式测量、使用寿命长

多种输出方式可供选择

具有反向极性保护功能

防雷击、防射频干扰

抗震抗冲击

结构精巧、环境适应性强

防污、防尘、防水

安装方便、不需定期标定和维护



> 性能指标

量程范围    0～20000mm

供电电源    24V±2.4 VDC

输出形式    4～20mA；0～5V；0～10V

工作温度    电子仓：－40℃～+85℃（最大范围）

                测杆：－40℃～+110℃（最大范围）

输出温漂    50ppm/℃

产品功耗    ＜60mA

工作压力    浮球3.2MPa

输出纹波    ＜20mV

线性误差    优于0.05%FS；量程小于300mm的传感器，误差小于150μm

重复性误差 优于0.002%FS

带负载能力  4～20mA输出：带负载能力不低于500Ω

　　　　　　0～5V，0～10V输出：最大输出阻抗小于20Ω

测杆材料     304不锈钢   316L   304外包聚四氟乙烯



连接形式     M18×1.5、M20×1.5、3/4－16UNF－2A（或者用户特殊定制）

防护等级      IP67
