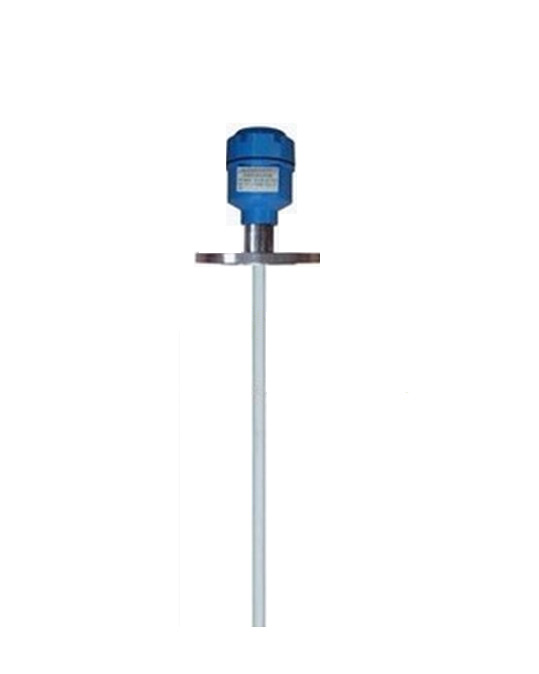

电容物位计 电容物位计的传感器有多种结构，可以使用于导电、绝缘的液体或固体颗粒的工作介质中。适用于普通的液体、固体颗粒的容器、槽、或料斗的远距离料位测量,而且此电容物位计以其能耐受恶劣的使用环境、高可靠等特点，可以应用于其他料位计、液位计工作困难的高压、真空、高温、低温、强腐蚀液体、强震动等环境的液位和料位测量。
工作原理
电容式物位计的电容检测元件是根据圆筒形电容器原理进行工作的，电容器由两个绝缘的同轴圆柱极板内电极和外电极组成，在两筒之间充以介电常数为e的电解质时，两圆筒间的电容量为C=2∏eL/lnD/d，式中L为两筒相互重合部分的长度；D为外筒电极的直径；d为内筒电极的直径；e为中间介质的电介常数。在实际测量中D、d、e是基本不变的，故测得C即可知道液位的高低
特点： 结构简单：无任何可动或弹性元件，因此呆靠性极高，维护量极少。 安装方便：内装式结构尤其显示出这一特点，无需任何专用工具。 调整方便：零位、量程两个电位器可在液位检测有效范围内任意进行零点迁移或量程的改变，两个调整互不影响。 用途广泛：适用于高温高压、强腐蚀等介质的液位测 主要技术指标：
有效检测范围：0-20m
精 度：1.0
承压范围：负压、常压、高压(32MPa以下)
工作温度：0～240℃
环境温度：-20～75℃
输出信号：4-20mA、二线制
供电电源：24V DC
负载电阻 ：＜600Ω
防护等级：IP65
|
