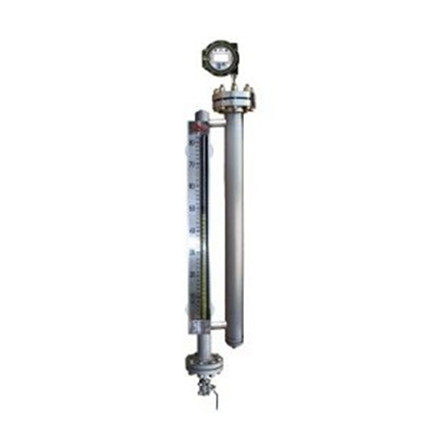

智能型电浮筒液位（界位）变送器 智能型电浮筒液位（界位）变送器具有测量精度高、性能可靠、长期稳定性好、使用方便，广泛适用于电力、石油、化工、冶金、环保、建筑、食品等行业的生产过程中的液位、界位测量与控制。
结构原理
智能型电浮筒液位（界位）变送器由浮筒测量容 室 （ 顶 装 式无）、浮筒、扭力管系统及电子测量系统等组成。浮筒浸没在测量容 室 内 的 液 体中，与扭力管系统刚性连接，扭力管系统承受的力是浮筒自重减去浮筒所受的浮力的净值，在这种合力作用下的扭力管扭转一定角度。浮筒容室内液体的位置、密度或界位高低的变化引起浸没在液体中的浮筒受到的浮力变化，从而使扭管转角也随之变化。该变化被传递到与扭力管刚性连接的传感器上，使传感器输出电压发生变化，继而被电子部件放大并转换为 4～20mA 电流输出。变送器采用微控制器与相关的电子线路测量过程变量，提供电流输出，驱动 LCD 显示及提供 HART 通信能力。变送器内的电子部件不仅可以对环境温度补偿和线性化处理能力，同时对由于过程温度变化而引起的液体密度变化进行相应补偿
主要技术参数 测量范围：200～4000mm（更大量程可定做）
精度：液位测量±0.5％FS，界位测量±0.5％FS
重 复 性：≤±0.1％FS
死区：≤±0.2％FS 电源：12～30VDC
输出信号：模拟量：4～20mADC 数字量：HART 1200 波特移频键控（FSK） 液晶显示：模拟量 mA 或液位、界位及百分数范围 负载电阻：650Ω（24VDC 供电时） 密度范围：50<ρ<2000 kg/m3 最小密度差：0.05 g/cm3 工作压力：2.5～32.0MPa 介质温度：-196～＋420℃ 环境温度：-40～＋70℃ 供电影响：当电压在规定的电压最小值与最大值之间变化时，输出变化≤±0.2％FS 防护等级：IP65 过程连接： 内浮筒式：采用 DIN 或 ANSI 法兰标准，法兰通径 DN80 或 3”以上，更小法兰尺寸请订 货时咨询 外浮筒式：HG20592~20635-97 DN20 以上法兰，其他法兰标准（如 GB、JB/T、HGJ、 ANSI、DIN 等）请用户在订货时注明
材质： 浮 筒：304；316 夹持体：碳钢；304；316；哈氏 C 合金 外浮筒：碳钢；304；316 |
